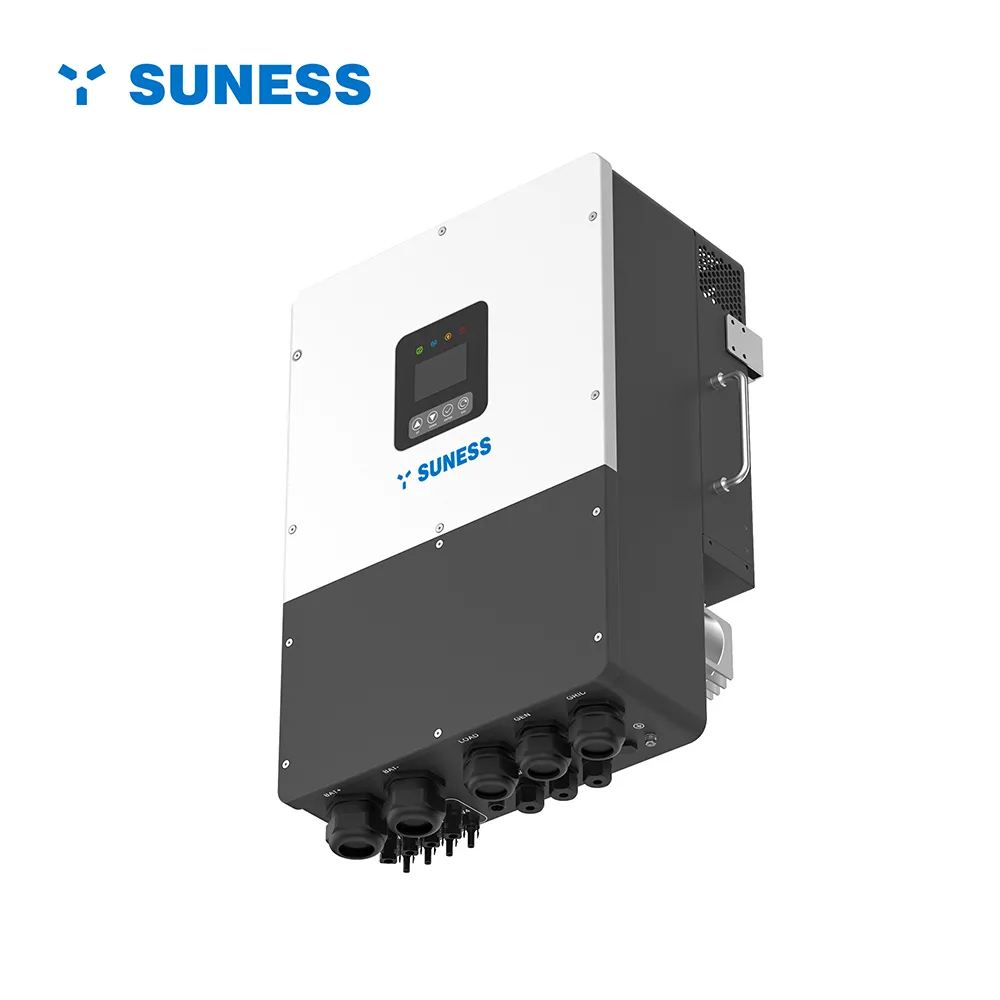

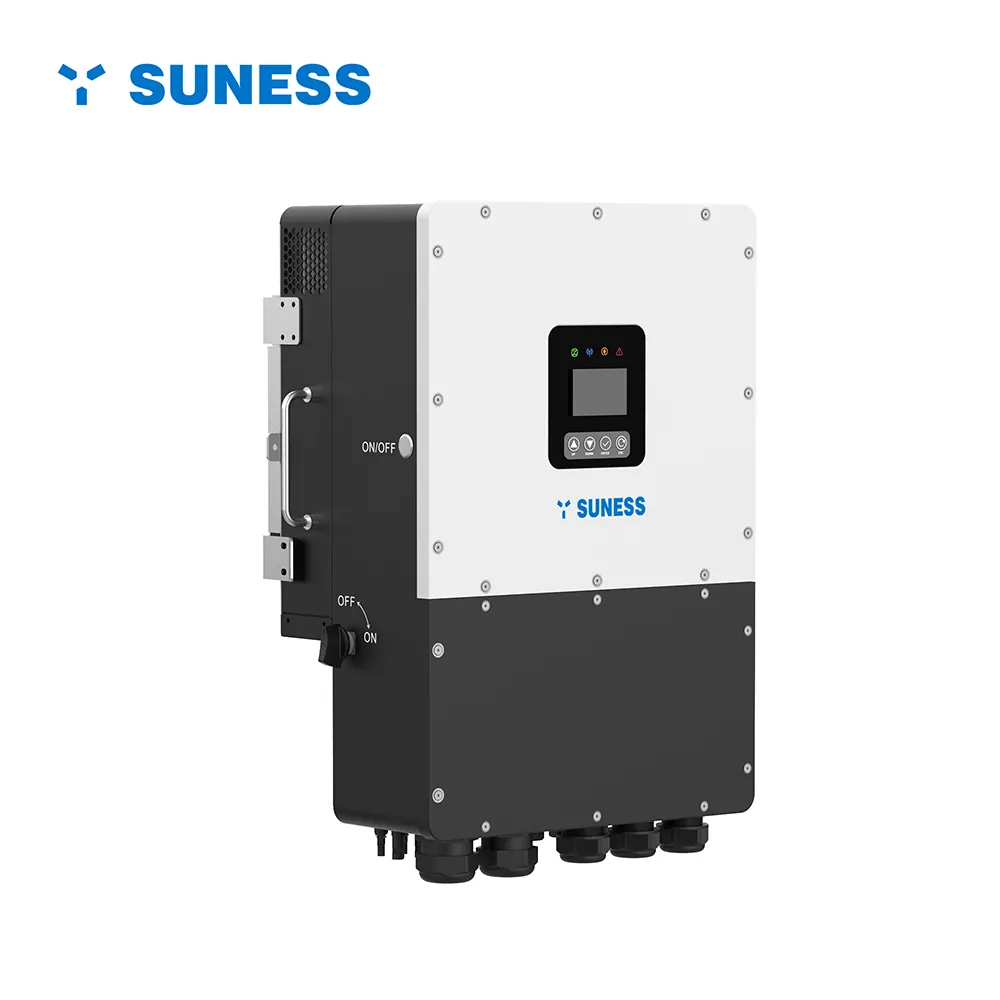

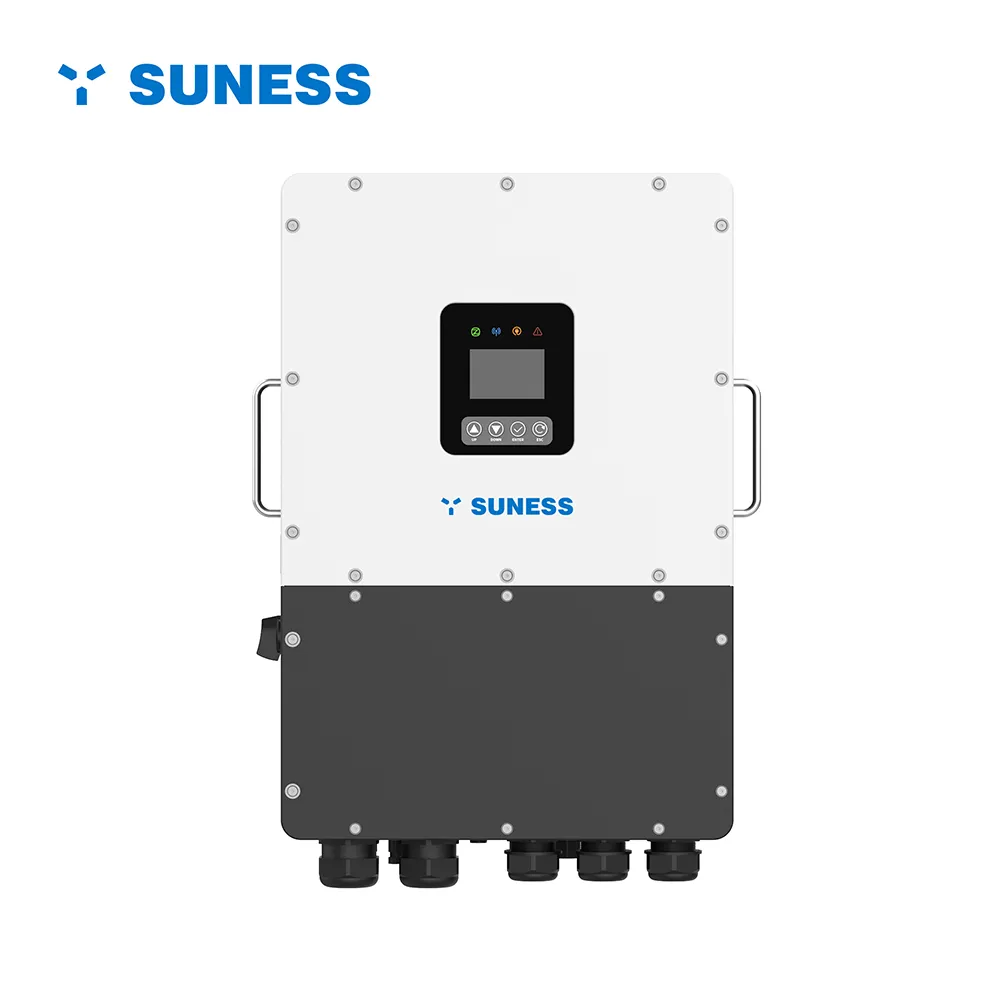

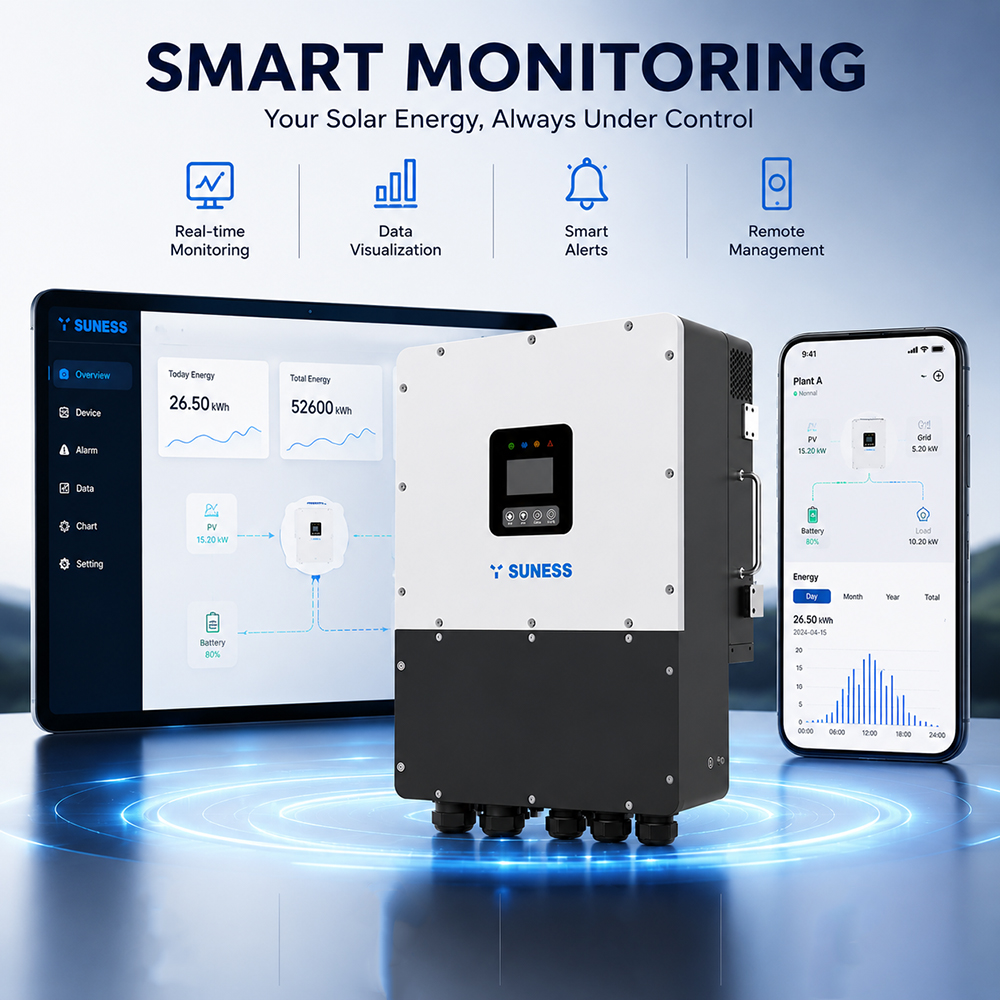

| Modèle | EH-24KL3 |
| Puissance de sortie nominale (W) | 24000 |
| MAX. Chargement photovoltaïque | 1000V |
| Tension d'entrée nominale de la batterie | 45-58V |
| Phase | Triphasé |
| Application | Maison |
| Dimension[L×PxH,mm] | 448*660*265 |
| Poids net [kg] | 48 |

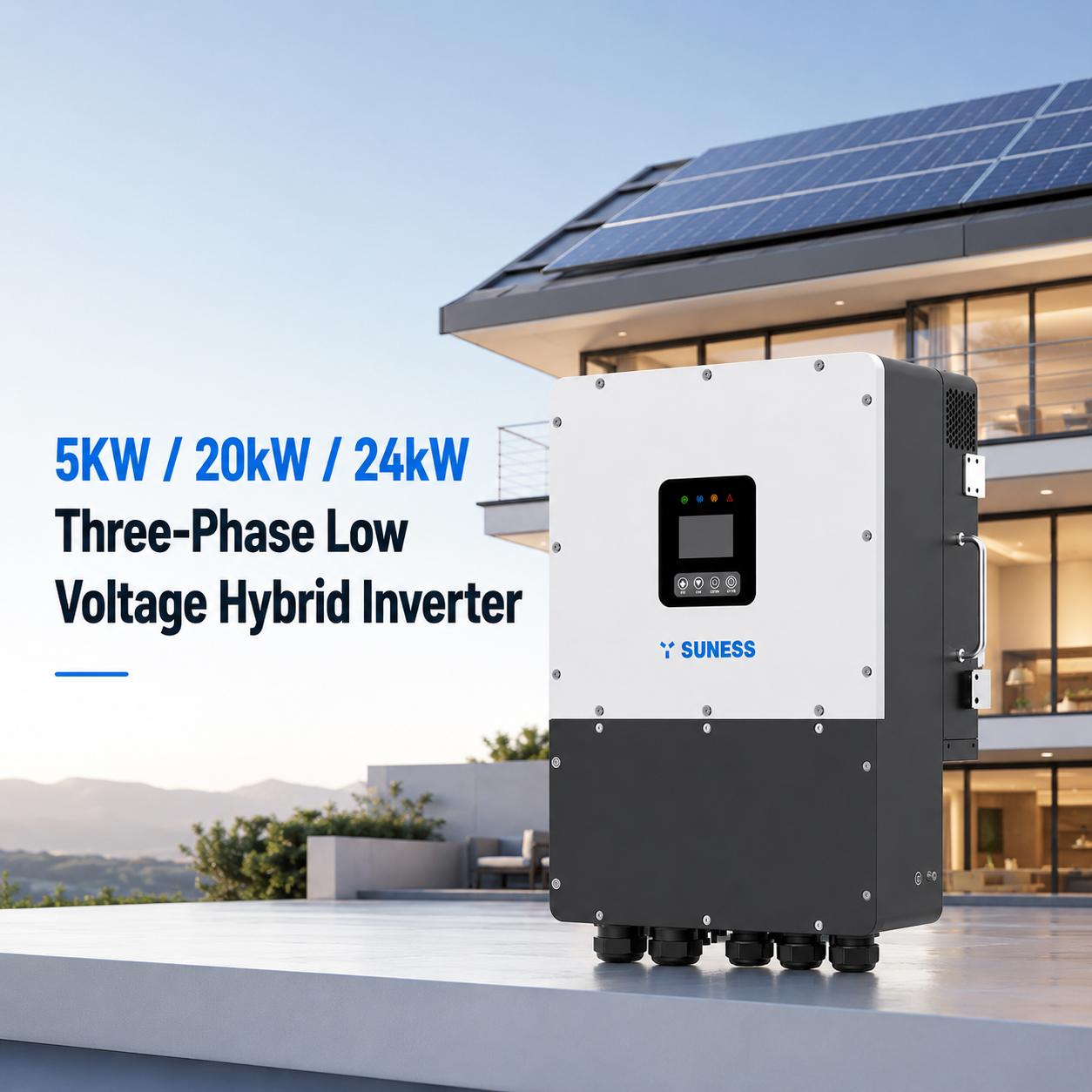

Série EH-24KL3
| SPÉCIFICATION TECHNIQUE | |||
| Modèle | SSE-HL15K-P3EU-S | SSE-HL20K-P3EU-S | SSE-HL24K-P3EU-S |
| ENTRÉE / SORTIE ONDULEUR (GRILLE) | |||
| Puissance nominale | 15 kW / 15 kW | 20 kW / 20 kW | 24 kW / 24 kW |
| Tension nominale |
380 / 400 V c.a., 3W+N+PE |
||
| Fréquence nominale | 50 Hz / 60 Hz | ||
|
Plage du facteur de puissance |
0,8 en avance ~ 0,8 en retard |
||
|
Heure de commutation |
<20 | ||
|
Courant (Maximum / Continu) |
43 / 22 A c.a. | 58 / 29 A c.a. | 60/35 A c.a. |
| Max. Protection contre les surintensités de sortie | 400 V CA / 100 A c.a. | ||
|
BATTERIE |
|||
|
Type de batterie |
Lithium / Plomb-acide |
||
|
Plage de tension de la batterie |
40~60 V c.c. | ||
|
Tension nominale de la batterie |
51,2 V c.c. | 48 V c.c. | |
|
Max. Courant de charge |
315 après J.-C. | 390 après J.C. | 415 après J.-C. |
|
Max. Courant de décharge |
315 après J.-C. | 390 après J.C. | 415 après J.-C. |
|
ENTRÉE PV |
|||
|
Nombre de trackers/chaînes MPPT |
2 / 2+2+2 | ||
|
Max. Puissance du générateur photovoltaïque |
30 kW | 40 kW | 48 kW |
|
Max. Tension CC |
1000 V c.c. | ||
|
Plage de tension MPPT |
150 ~ 950 V c.c. | ||
|
Tension de démarrage |
180 V c.c. | ||
|
Max. Courant d'entrée |
4*20 A c.c. | ||
|
Isc PV (Maximum absolu) |
4*30 A c.c. | ||
|
SORTIE CA (EPS) |
|||
|
Tension de sortie nominale EPS |
380 / 400 V c.a., 3W+N+PE | ||
|
Fréquence de sortie nominale EPS |
50 Hz / 60 Hz | ||
|
Puissance active de sortie nominale EPS |
15 kW | 20 kW | 24 kW |
|
Puissance apparente de sortie nominale EPS |
15kVA | 20 kVA | 24kVA |
|
Courant de sortie nominal EPS |
22 A c.a. | 29 A c.a. | 35 A c.a. |
|
Capacité de surcharge (hors réseau) |
110 % 600 s / 120 % 300 s / 150 % 60 s / 200 % 10 s | ||
|
EFFICACITÉ |
|||
|
Efficacité MPPT |
99,9% | ||
|
Euro-efficacité |
97,20% | ||
|
Max. Efficacité |
98,00% | ||
|

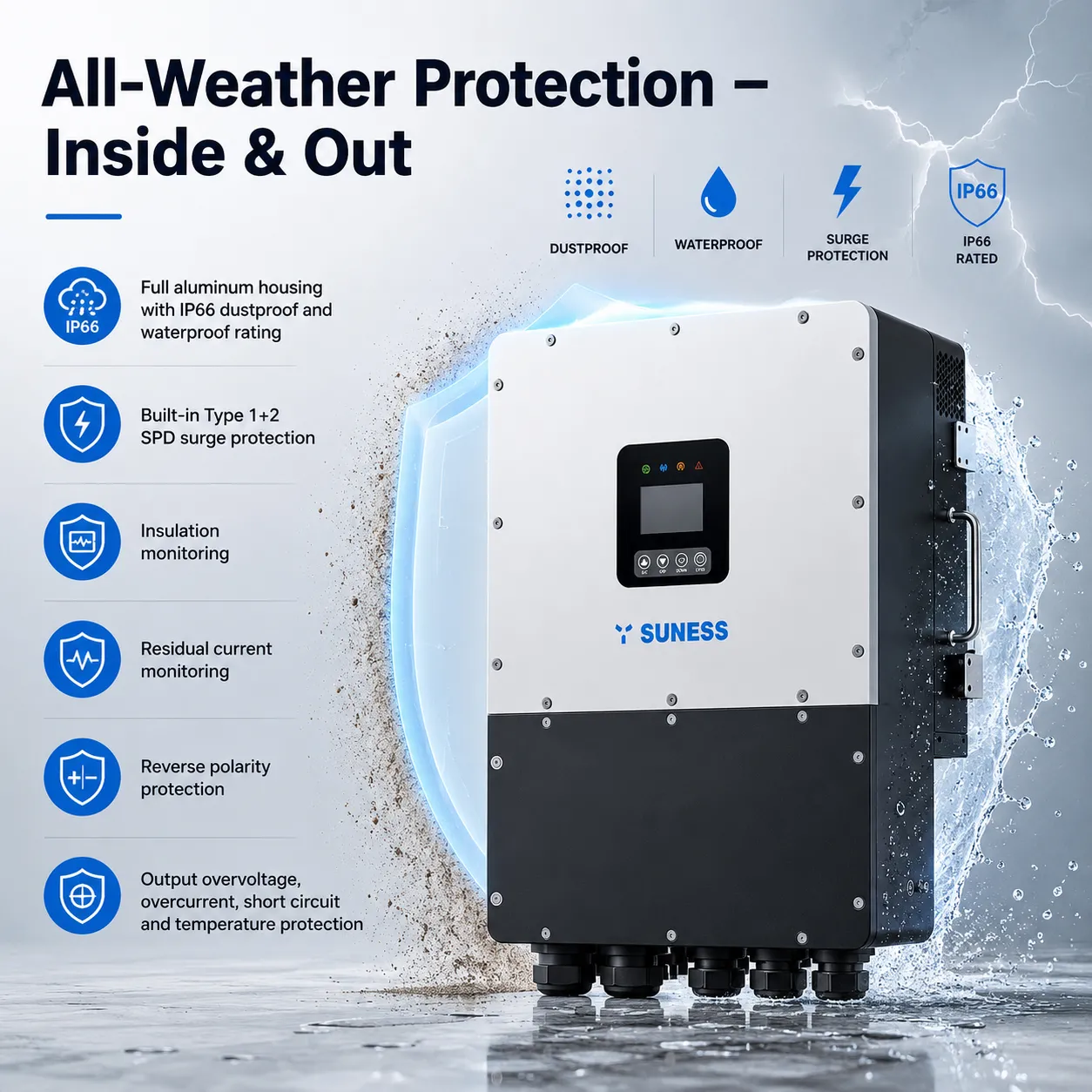

PROTECTION ET FONCTIONNALITÉ |
|||
|
Surveillance de l'isolation |
Oui | ||
|
Surveillance du courant résiduel |
Oui | ||
|
Fonction parallèle |
Oui | ||
|
Degré de protection |
IP66 | ||
|
Certifications |
CEI 62109-1/2, CEI 62477-1, CEI 61000-6-1, CEI 61000-6-3, EN 50549-1&-10, NRS 097-2-1, CEI 61727, CEI 61683, CEI 62116 | ||
|
Autre protection |
Surtension de sortie, surintensité de sortie, court-circuit, surtension, température, anti-îlotage | ||
|
PARAMÈTRE GÉNÉRAL |
|||
|
Température de stockage |
-25 ℃ ~ +60 ℃ | ||
|
Température de fonctionnement |
-25 ℃ ~ +60 ℃ (déclassement linéaire à 60 % en cas de dépassement de +45 ℃ ~ + 60 ℃ |
||
|
Humidité |
0~95 % (sans condensation) | ||
|
Altitude |
4 000 m (> 2 000 m Déclassement) | ||
|
Bruit |
<75 dB | ||
|
Dimension de la machine (L*H*D) |
448*660*265 millimètres | ||
|
Poids de la machine / N.W. |
48 kg | ||
|
AFFICHAGE & COMMUNICATION |
|||
|
Afficher |
LCD + APPLICATION | ||
|
Interface |
RS485 / WiFi / CAN / DRM (En option : Bluetooth / LAN / Compteur) |
||
|
|||
