| Modèle | EH-16KL1 |
| Puissance de sortie nominale (W) | 16000 |
| MAX. Chargement photovoltaïque | 550V |
| Tension d'entrée nominale de la batterie | 45-58V |
| Phase | Monophasé |
| Application | Maison |
| Dimension[L×PxH,mm] | 600*466*252 |
| Poids net [kg] | 40 |
Série EH-16KL1
| SPÉCIFICATION TECHNIQUE | |
|
Modèle |
EH-16KL1 |
|
ENTRÉE/SORTIE ONDULEUR (GRILLE) |
|
|
Puissance nominale |
16 kW |
|
Tension nominale |
220 / 230 / 240 V c.a., L+N+PE |
|
Fréquence nominale |
50 Hz / 60 Hz |
|
Plage du facteur de puissance |
0,8 en avance ~ 0,8 en retard |
|
Heure de commutation |
< 10ms |
|
Courant (maximum continu) |
69,6 A c.a. |
|
Max. Protection contre les surintensités de sortie |
100 A c.a. |
|
BATTERIE |
|
|
Type de batterie |
Lithium / Plomb-acide |
|
Plage de tension de la batterie |
40 ~ 60 V CC |
|
Tension nominale de la batterie |
51,2 V c.c. |
|
Max. Courant de charge |
275 A.D.C. |
|
Max. Courant de décharge |
275 A.D.C. |
|
Protection de connexion inversée |
Oui |
|
ENTRÉE PV |
|
|
Nombre de trackers/chaînes MPPT |
3 / 2+2+2 |
|
Max. Puissance du générateur photovoltaïque |
22,5 kW |
|
Max. Tension CC |
550 V c.c. |
|
Plage de tension MPPT |
120 ~ 480 V c.c. |
|
Tension de démarrage |
120 V c.c. |
|
Max. Courant d'entrée |
3*26 A c.c. |
|
Isc PV (Maximum absolu) |
3*39 A c.c. |
|
SORTIE CA (EPS) |
|
|
Tension de sortie nominale EPS |
220 / 230 / 240 V c.a., L+N+PE |
|
Fréquence de sortie nominale EPS |
50 Hz / 60 Hz |
|
Puissance active de sortie nominale EPS |
16 kW |
|
Puissance apparente de sortie nominale EPS |
16kVA |
|
Courant de sortie nominal EPS |
69,6 A c.a. |
|
Capacité de surcharge (hors réseau) |
200% (<10s) / 150% (60s) |
|
EFFICACITÉ |
|
|
Efficacité MPPT |
99,90% |
|
Euro-efficacité |
96,50% |
|
Max. Efficacité |
97,30% |
|
PROTECTION ET FONCTIONNALITÉ |
|
|
Surveillance de l'isolation |
Oui |
|
Surveillance du courant résiduel |
Oui |
|

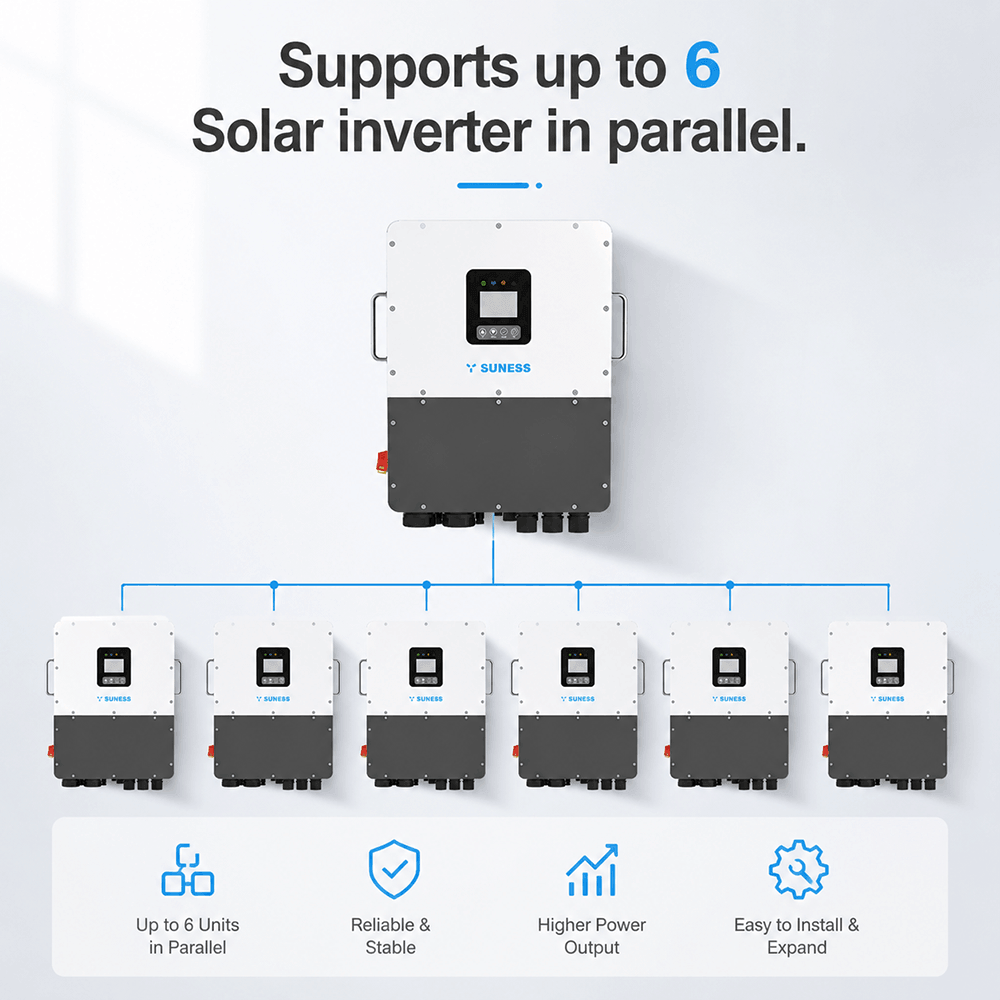

Fonction parallèle |
Oui |
|
Degré de protection |
IP65 |
|
Certifications |
CEI 62109-1/2, CEI 62477-1, CEI 61000-6-1, CEI 61000-6-3, EN 50549-1&-10, NRS 097-2-1, ABNT NBR 16149, CEI 61727, CEI 61683, CEI 62116, etc. |
|
Autre protection |
Surtension de sortie, surintensité de sortie, court-circuit, surtension, température |
|
PARAMÈTRE GÉNÉRAL |
|
|
Température de stockage |
-25°C ~ +60°C |
|
Température de fonctionnement |
-25°C ~ +60°C (déclassement linéaire à 60 % en cas de dépassement de +45°C ~ +60°C |
|
Humidité |
0~100 % % (sans condensation) |
|
Altitude |
4 000 m (> 2 000 m Déclassement) |
|
Bruit |
<50 dB |
|
Garantie |
5 ans |
|

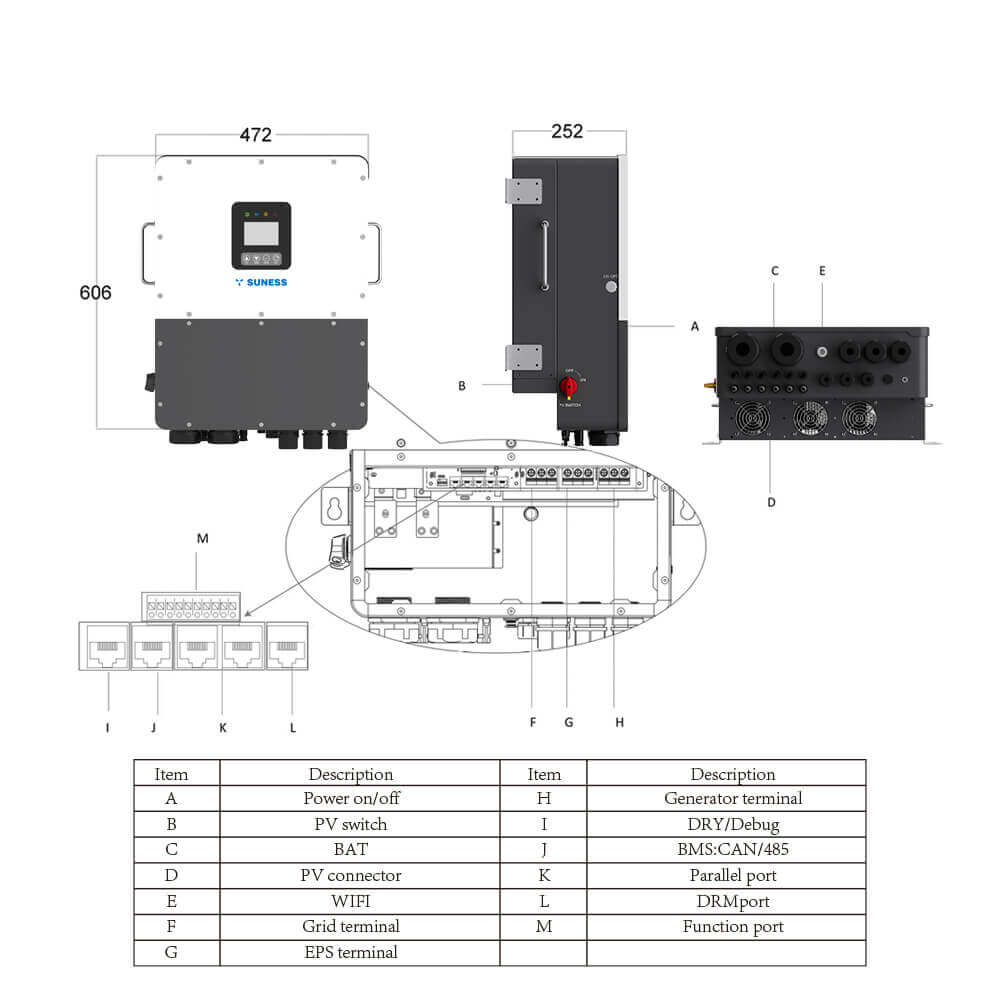

Dimension de la machine (L*H*P) |
466*600*252 millimètres |
|
Poids de la machine / N.W. |
40 kg |
|
AFFICHAGE & COMMUNICATION |
|
|
Afficher |
LCD + APPLICATION |
|
Interface |
RS485 / WiFi / CAN / Bluetooth (En option : LAN / Compteur) |
