Comment choisir la bonne taille de câble pour les systèmes de stockage d'énergie. Systèmes de stockage d'énergie

La sélection de la bonne taille de câble est une étape critique dans la conception et l’installation de systèmes de stockage d’énergie (ESS). Le dimensionnement approprié des câbles affecte directement la sécurité, l’efficacité, la stabilité de la tension et la fiabilité à long terme du système. Des câbles sous-dimensionnés peuvent entraîner une surchauffe, une chute de tension excessive et une perte d'énergie, tandis que des câbles surdimensionnés augmentent les coûts inutiles du système.

Pourquoi la taille des câbles est importante dans les systèmes de stockage d'énergie

Dans les systèmes de stockage d’énergie par batterie, les câbles transportent des courants continus et alternatifs élevés pendant des périodes prolongées. Un dimensionnement correct des câbles garantit :

Performances de charge et de décharge stables à long terme

Réduction des pertes de puissance et de la génération de chaleur

Respect des normes de sécurité électrique

Fonctionnement fiable dans des systèmes parallèles et à haute puissance

Intégration système plus facile avec les onduleurs et les unités PCS

Pour les entrepreneurs et les installateurs EPC, des conseils clairs sur le dimensionnement des câbles contribuent également à réduire les erreurs d'installation et les risques de maintenance après l'installation.

Facteurs clés affectant la sélection de la taille du câble

Avant de sélectionner une taille de câble, les facteurs suivants doivent être évalués :

1. Niveau de tension du système (48 V, 96 V, 400 V, 800 V, etc.)

2. Courant de charge et de décharge maximal

3. Longueur du câble et distance d'installation

4. Configuration parallèle (nombre de batteries)

5. Température ambiante et environnement d'installation

6. Codes et normes électriques locaux

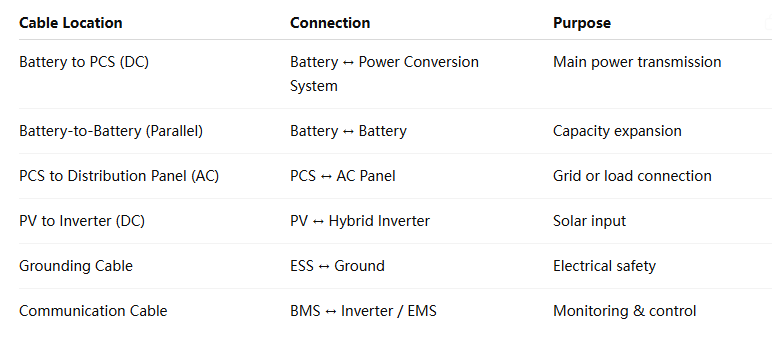

POINTS D'APPLICATION COMMUNS DES CÂBLES DANS L'ESS

Les systèmes de stockage d'énergie nécessitent généralement des câbles à plusieurs points de connexion clés :

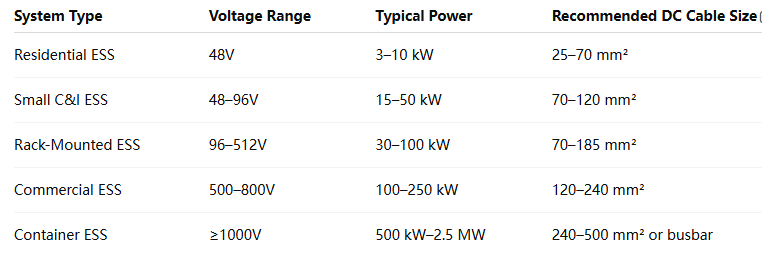

Tailles de câbles CC recommandées (batterie vers PC)

Les câbles CC gèrent le flux d’énergie de base dans les systèmes de stockage d’énergie. Le tableau ci-dessous présente les plages de tailles de câbles couramment utilisées en fonction du type de système et de la tension.

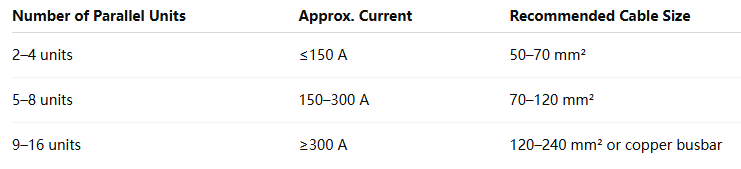

Taille du câble de connexion parallèle de la batterie

Lorsque plusieurs batteries sont connectées en parallèle, le courant augmente considérablement. La taille du câble doit évoluer en conséquence.

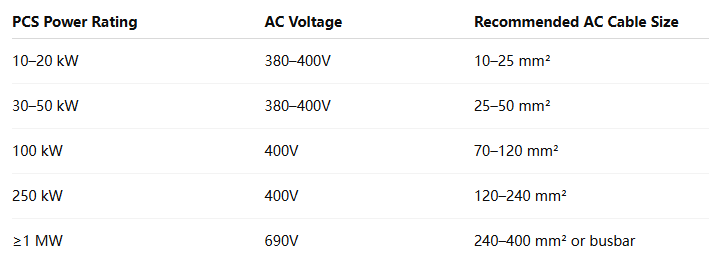

Tailles de câbles CA recommandées (pièces vers panneau de distribution)

La sélection du câble CA dépend de la puissance nominale du PCS et de la tension de sortie.

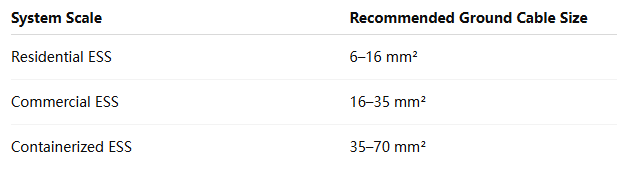

Recommandations sur les câbles de mise à la terre

Une mise à la terre appropriée est essentielle pour la sécurité et la conformité de l'ESS.

Meilleures pratiques pour la sélection des câbles ESS

Sélectionnez toujours la taille du câble en fonction du courant continu maximum et non de la puissance nominale.

Prévoir une marge pour une expansion future dans les conceptions ESS modulaires

Utilisez des câbles en cuivre certifiés avec des indices d'isolation appropriés

Minimisez la longueur du câble pour réduire les chutes de tension et les pertes de puissance

Suivez les recommandations du fabricant de l’onduleur et de la batterie

Conclusion

Choisir la bonne taille de câble pour les systèmes de stockage d’énergie est essentiel pour un fonctionnement sûr, efficace et fiable. En comprenant la tension du système, les exigences de courant et les scénarios d'installation, les EPC et les installateurs peuvent améliorer considérablement les performances du système et réduire les risques à long terme.

Les fabricants qui fournissent des directives claires sur la taille des câbles contribuent à simplifier l'installation et à améliorer la satisfaction des clients dans les projets ESS résidentiels, commerciaux et utilitaires.

Pour plus de ressources techniques, de guides de conception de systèmes et de solutions de stockage d'énergie, visitez le site officiel de Suness Energy Storage et explorez notre gamme complète de batteries au lithium et de produits ESS.
