Comment charger des batteries au lithium pour le stockage d'énergie photovoltaïque systèmes ?

I. Pourquoi les batteries au lithium ne peuvent-elles pas être chargées directement à partir de panneaux solaires, du réseau ou de générateurs ?

Dans les systèmes de stockage d'énergie photovoltaïque, les batteries au lithium ne peuvent pas être directement chargées par des panneaux solaires, le réseau ou des générateurs, car ces sources d'énergie fournissent généralement une tension et un courant fluctuants qui peuvent ne pas convenir au chargement des batteries. Voici pourquoi :

Problèmes de correspondance de tension et de courant

Panneaux solaires : les panneaux solaires produisent du courant continu (courant continu) qui fluctue en fonction de l'intensité de la lumière solaire, de la température et des caractéristiques du panneau. Cela rend difficile l'adaptation des variations de tension et de courant aux besoins de charge spécifiques des batteries au lithium, ce qui peut entraîner une surcharge, une sous-charge ou un endommagement de la batterie. Par conséquent, les panneaux solaires nécessitent un contrôleur de charge ou un onduleur pour réguler la tension et le courant nécessaires au chargement de la batterie.

Le réseau : Le réseau fournit du courant alternatif (courant alternatif), tandis que les batteries au lithium nécessitent généralement du courant continu. Connecter directement le réseau à une batterie pourrait entraîner une inefficacité ou des dommages. Pour résoudre ce problème, des onduleurs sont utilisés pour convertir le courant alternatif en courant continu, permettant ainsi une charge correcte de la batterie.

Générateurs : comme le réseau, les générateurs produisent également du courant alternatif, qui peut fluctuer, notamment en fonction des charges changeantes. Par conséquent, les générateurs doivent être équipés d’un redresseur pour convertir le courant alternatif en courant continu stable avant de charger une batterie au lithium.

La nécessité d’une gestion des charges

Processus de charge : les batteries au lithium nécessitent des protocoles de charge précis, notamment des méthodes de charge à courant constant (CC) et à tension constante (CV), pour garantir la sécurité et la longévité. Une surcharge, une surchauffe ou une sous-charge pourrait endommager la batterie.

Contrôleurs de charge : ces dispositifs garantissent que le courant et la tension de charge sont maintenus dans des limites sûres, empêchant ainsi la surcharge ou la décharge profonde et prolongeant la durée de vie de la batterie.

Systèmes de gestion de batterie (BMS) : le BMS surveille l'état de la batterie, y compris la tension, la température et l'état de charge (SOC), garantissant que la batterie fonctionne de manière sûre et efficace pendant la charge.

Problèmes de sécurité La connexion directe de panneaux solaires, du réseau ou de générateurs à des batteries au lithium peut entraîner divers risques pour la sécurité :

Surcharge : un courant ou une tension excessifs pourrait endommager la structure interne de la batterie, provoquant potentiellement des incendies ou des explosions.

Décharge profonde : un courant de charge insuffisant peut entraîner une sous-charge, ce qui peut réduire la durée de vie de la batterie.

Dommages à la batterie : Sans une régulation appropriée de la tension et du courant, la structure chimique de la batterie pourrait être compromise, entraînant une panne complète.

Efficacité et stabilité Les équipements de charge spécialisés, tels que les onduleurs, les contrôleurs de charge et les BMS, protègent non seulement la batterie, mais améliorent également l'efficacité de la charge. Ces dispositifs garantissent que l'énergie générée par les panneaux solaires est stockée efficacement dans la batterie.

MPPT (Maximum Power Point Tracking) : Cette technologie optimise les performances des panneaux solaires, en ajustant la charge pour atteindre l'efficacité la plus élevée possible.

Courant CC stable : le réseau et les générateurs nécessitent une conversion en courant continu stable pour éviter les fluctuations qui pourraient endommager la batterie.

II. Quelles machines peuvent être utilisées pour charger les batteries de stockage d’énergie ?

Les batteries de stockage d'énergie, telles que celles utilisées dans les systèmes solaires, sont généralement chargées à l'aide d'un équipement spécialisé. Voici les principaux types :

Onduleurs solaires: Dispositif central d'un système d'énergie solaire, il convertit l'énergie CC générée par les panneaux solaires en CA. De nombreux onduleurs photovoltaïques sont dotés de fonctions de gestion de charge intégrées, permettant la conversion et le stockage de l'énergie solaire dans la batterie de stockage d'énergie.

Contrôleurs de charge : ces appareils régulent la tension et le courant entre les panneaux solaires et les batteries de stockage d'énergie, garantissant ainsi que la batterie est chargée au rythme correct. Ils sont essentiels pour éviter les surcharges ou sous-charges, qui peuvent réduire la durée de vie de la batterie. Les contrôleurs de charge sont souvent de deux types : MPPT et PWM.

Onduleurs hybrides : ces onduleurs gèrent le flux d'énergie entre le réseau, les panneaux solaires et les batteries de stockage. Les onduleurs hybrides peuvent basculer de manière transparente entre les sources d’énergie, garantissant ainsi que la batterie de stockage est chargée de manière optimale lorsque le soleil brille et que le réseau est utilisé lorsque cela est nécessaire.

III. Comment vont Piles au lithium Chargé via des onduleurs ?

Dans un système de stockage d'énergie solaire, les batteries au lithium sont chargées via des onduleurs qui communiquent avec le système de gestion de batterie (BMS). Cette interaction garantit que la charge est sûre, efficace et adaptée aux besoins de la batterie.

Communication de l'onduleur et de la batterie

Les systèmes modernes permettent la communication entre le BMS et l'onduleur via des protocoles tels que RS485 ou CAN. Cela garantit que le SOC (état de charge), la tension et la température de la batterie sont surveillés et ajustés pour une charge optimale.

L'onduleur interroge le BMS pour déterminer l'état de la batterie et, sur la base des informations, ajuste le courant et la tension de charge, réduisant ainsi le risque de surcharge ou de surchauffe.

Processus de charge de l'onduleur avec communication

L’onduleur collecte d’abord les données du BMS sur la tension actuelle de la batterie et le SOC.

Il ajuste le courant de charge et maintient un mode tension constante lorsque la batterie est presque complètement chargée.

Le contrôle de la température est également crucial, et si la batterie devient trop chaude, le BMS alertera l'onduleur pour qu'il réduise le courant de charge afin d'éviter une surchauffe.

Sans communication : risques et inconvénients Si l'onduleur et le BMS ne communiquent pas, l'onduleur doit s'appuyer sur des paramètres de charge prédéfinis. Cela pourrait entraîner une inefficacité ou des risques tels qu’une surfacturation ou une sous-facturation :

L'onduleur serait incapable d'ajuster sa stratégie de charge en fonction des données en temps réel de la batterie.

Sans données de température provenant du BMS, l'onduleur pourrait continuer à charger même si la batterie surchauffe, risquant ainsi de s'endommager.

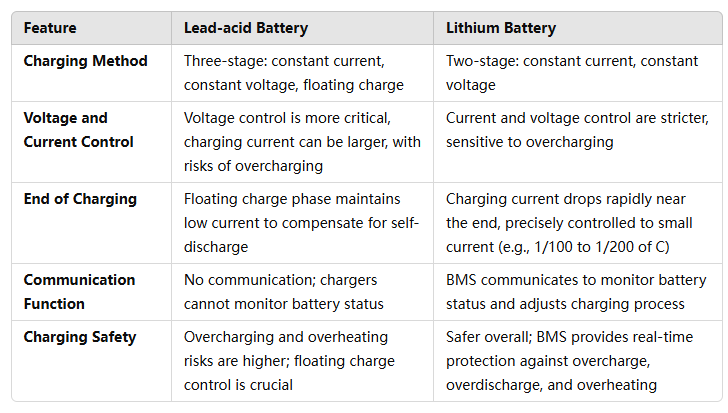

IV. En quoi les stratégies de charge diffèrent-elles entre les batteries au lithium et les batteries au plomb ?

Les batteries au lithium et au plomb ont des stratégies de charge fondamentalement différentes en raison de leurs caractéristiques différentes.

Processus de chargement :

Batteries au plomb : utilisent généralement un processus de charge en trois étapes :

Courant Constant (charge avec un courant fixe),

Tension constante (charge avec une tension fixe, où le courant diminue),

Float (maintien de la tension à un niveau inférieur pour contrecarrer l’autodécharge).

Batteries au lithium : utilisez un processus de charge en deux étapes, impliquant :

Courant constant (CC) : Un courant fixe jusqu'à ce que la tension de la batterie atteigne sa limite.

Tension constante (CV) : Une fois la limite de tension approchée, le courant chute à mesure que la batterie atteint sa pleine charge.

Contrôle de tension et de courant :

Plomb-acide : nécessite une gestion minutieuse de la tension, car une surcharge peut entraîner des émissions de gaz et une durée de vie réduite de la batterie.

Lithium : Ces batteries ont généralement une tension par cellule plus élevée (environ 4,2 V par cellule) et nécessitent un contrôle précis de la tension pour éviter une surcharge.

Vitesse et efficacité de charge :

Les batteries au plomb se chargent plus lentement et ne peuvent pas gérer des courants de charge élevés aussi efficacement que les batteries au lithium.

Les batteries au lithium sont plus rapides à charger et plus denses en énergie, ce qui signifie qu'elles peuvent fournir plus de puissance dans un espace plus petit, mais elles nécessitent des systèmes de gestion de charge plus avancés (tels que BMS) pour garantir la sécurité.

Conclusion

Le chargement de batteries au lithium dans des systèmes de stockage d’énergie photovoltaïque nécessite des équipements et des méthodes spécialisés. La recharge directe à partir de panneaux solaires, du réseau ou de générateurs est inefficace et potentiellement dommageable en raison de l'inadéquation de la tension et du courant. Au lieu de cela, des appareils tels que des onduleurs, des contrôleurs de charge et des BMS garantissent que les batteries au lithium sont chargées efficacement et en toute sécurité. De plus, les stratégies de charge des batteries au lithium diffèrent considérablement de celles des batteries au plomb, ce qui rend essentiel l'utilisation d'un équipement de charge approprié pour des performances et une sécurité optimales.
